2023-11-07 訪問量：3249 來源：無錫有容
無錫有容微電子有限公司是一家專注于高性能模擬、射頻和模數混合信號芯片的優秀國產芯片設計公司。自2018年成立以來，公司快速發展，目前已擁有高性能時鐘芯片、高速模擬開關芯片、射頻前端芯片以及專用市場定制SoC等多型多款產品，在通信、工業和消費電子三大領域、600余家客戶中獲得廣泛應用。在通信領域，更是橫跨有線通信和無線通信多種應用場景。
2023年，有容微電子面向2.4GHz無線通信市場推出新型Zigbee/ISM射頻前端芯片GMR2401，該芯片在設計理念、芯片布圖、成本控制、性能指標方面極具特色和競爭力，且完全Pin to Pin兼容替代Skyworks的RFX2401c及同類型號，可視為該芯片和市場的新迭代產品。

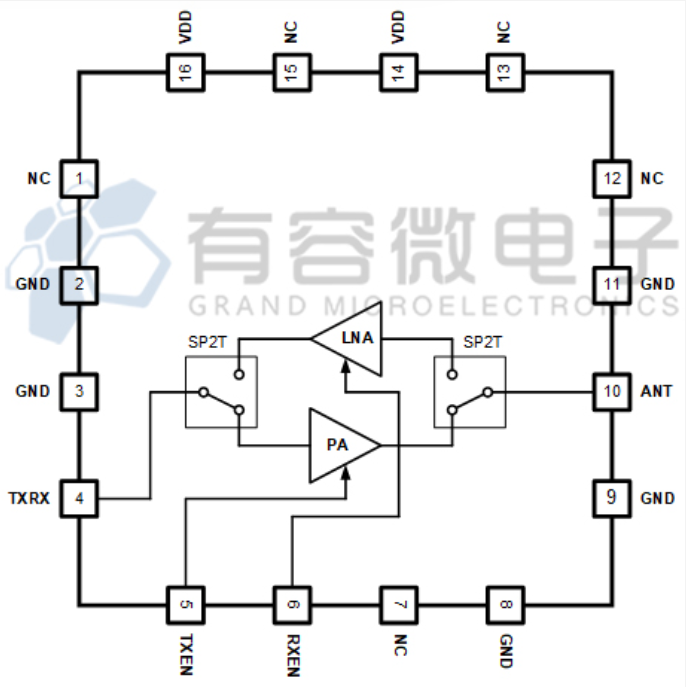

圖（1）：GMR2401功能框圖
2.4GHz Zigbee/ISM 高功率單芯片射頻前端芯片
? 小尺寸、低功耗、高效率、高性能
? 全集成、無需片外匹配（完整的50歐姆片上匹配和濾波電路）
? 集成PA飽和輸出功率高達+22dBm
? 集成LNA噪聲系數2.9dB
? 集成發送/接收開關切換電路
? 低電壓（1.2V）CMOS控制邏輯
? 所有端口都有ESD保護電路
? 小型QFN，16-引腳（3.0x3.0）帶裸露接地焊盤的封裝
? 支持BLE/Zigbee/Thread/Matter
? Zigbee擴展設備
? Zigbee智能電源
? 無線音響和音頻系統
? 家庭和工業自動化
? 無線傳感器網絡

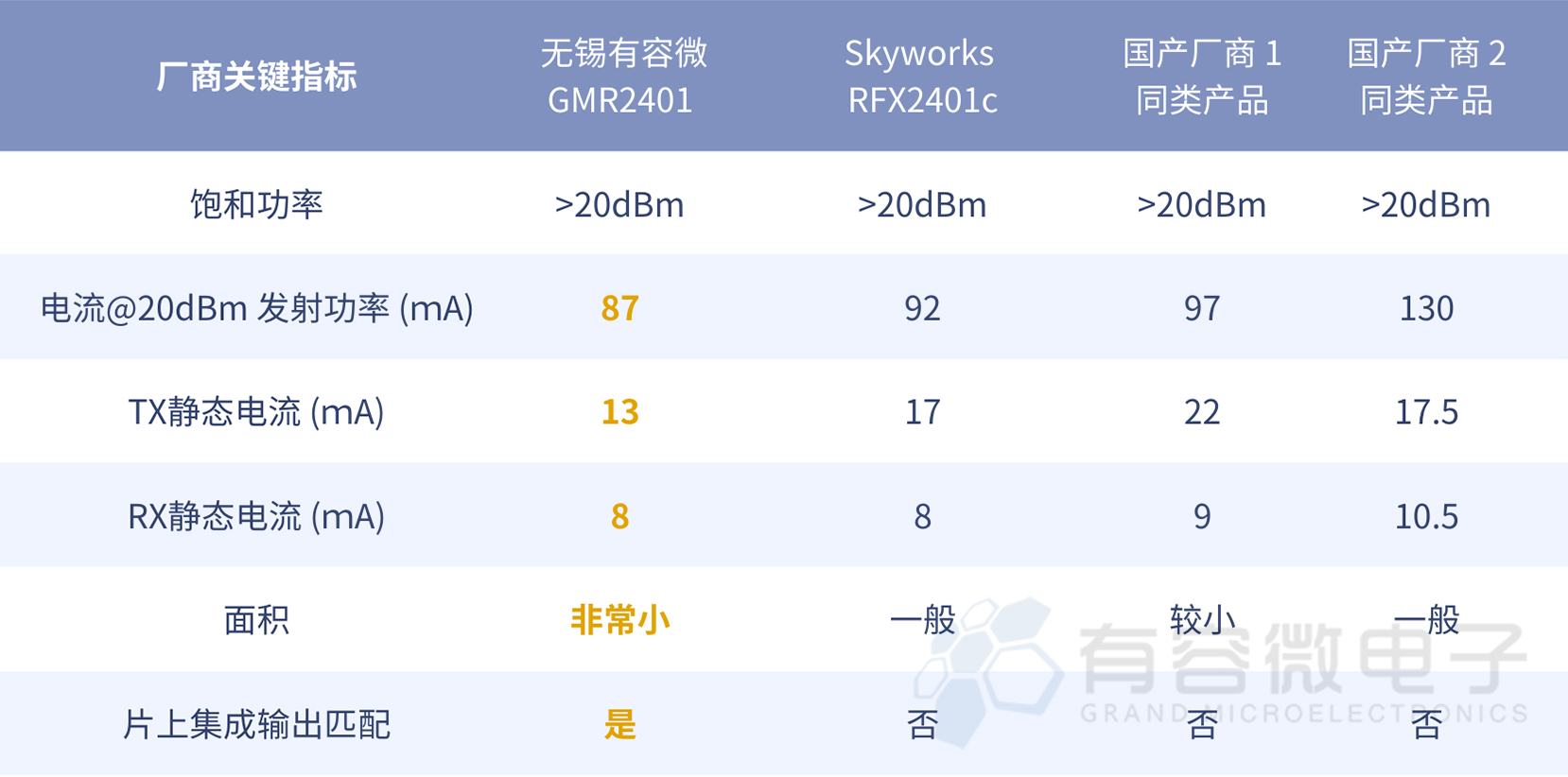

表（1）： 無錫有容微GMR2401和國外主流友商以及兩家主要國內友商的對比
從表中數據來看，在關鍵指標對比中，無錫有容微的GMR2401有如下明顯優勢：
（1）在20dBm發射功率的時候，電流小于Skyworks，遠優于兩家國產廠商，僅為國產供應商2的2/3 ；
（2）發射模式的靜態電流是13mA，在各廠商間較低，僅為國產廠商1的約50％ ；
（3）接收模式的靜態電流與國外主流廠商一致，低于兩家國產廠商，比國產廠商2優25％ ；
（4）面積非常小，測量數據表明比在面積上極具競爭力的國產廠商１的裸芯面積還小22％ ；
（5）創新的片上集成輸出匹配網絡設計，非常有利于合封。

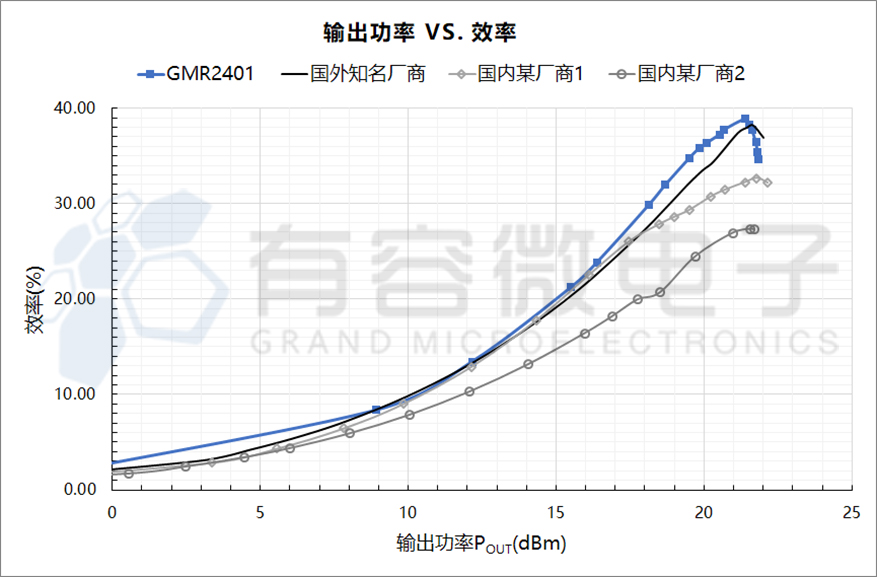

圖（2）：輸出功率和效率對比圖
2.4G無線通信典型應用包括智能照明、智能音箱、路由器、網關、玩具遙控器等。很多物聯網設備都使用電池供電，功耗直接決定設備的使用壽命和更換周期。所以物聯網芯片對無論是靜態電流還是最大發射功率的電流都有嚴格限制和無止境的追求。目前隨著物聯網SoC芯片工藝的進步和設計的成熟，好的藍牙SoC都能做到發射接收時的工作電流均在5mA以下。相比之下射頻前端動輒10mA左右的的靜態工作電流和100mA左右的最大發射功率時的電流很明顯成為了物聯網通信模組的功耗瓶頸。在滿足通信標準要求的前提下，大限度的減少靜態和動態功耗成為了物聯網射頻前端芯片性能的首要追求。
在物聯網射頻前端芯片競爭中，使用盡可能低成本的工藝，設計面積盡可能小的裸芯，最大程度的集成，包括減少使用的裸芯和SMD數量，避免使用封裝基板等，才能推出真正有市場競爭力的芯片。GMR2401使用成熟的低成本CMOS工藝，把低噪放、射頻開關和功率放大器集成在一顆CMOS裸芯上，大大縮減了Die Size，提供了市場和客戶急需的成本優勢。
這其實也和最近比較流行的chiplet的概念不謀而合?合封對物聯網射頻前端的裸芯尺寸和封裝友好程度提出了新要求。GMR2401小的裸芯尺寸和不依賴封裝的全集成芯片在合封時使用更靈活，更容易搭配各種SoC?
GMR2401采用了與其他廠家完全不同但易于集成的CMOS PA設計流程，從設計到布圖完全自主知識產權，相關設計已申請專利和布圖設計知識產權?
GMR2401在性能?成本?面積?封裝方便性方面都做了突破性創新，在各項關鍵指標對比中都達到且超越國外和國內競品，是物聯網設備客戶新的替代選擇?
