時鐘芯片屬于細分領域市場的模擬混合信號芯片。由于其應用的獨特性和專業性，大眾對時鐘芯片的關注度和了解較少。隨著高速數據通信的發展、5G網絡的普及和國產芯片替代趨勢，時鐘芯片開始贏得越來越多的關注。時鐘芯片是高性能通訊系統中必不可少的核心芯片，其性能及可靠性直接影響著通訊系統的主要性能和系統穩定性。

高速數據通信為了降低誤碼率，需要保持盡可能低的系統抖動及時鐘抖動。5G網絡需要更大容量、更低延遲的前傳和回傳解決方案，因此需要大量的時鐘芯片（如時鐘發生器、時鐘緩沖器、時鐘去抖芯片、網絡同步器和振蕩器等）來提供必要的時鐘發生和分配功能。通信感知一體化和時空同步技術分別是未來6G通信網絡的發展方向和核心技術之一，也對時鐘芯片的分辨率、準確度、穩定性以及時間同步技術提出了越來越嚴格的要求。

我們?cè)谶@里先對時鐘芯片中最基本、用途很廣的時鐘緩沖芯片來做一個簡單介紹。幾乎所有的電子系統都需要對系統中的很多芯片提供多個時鐘信號，以建立該系統的運行節奏。這些時鐘信號通常由石英晶體產生，頻率范圍可以從幾MHz到幾百M(fèi)Hz。系統中的很多芯片都需要這些時鐘信號，但是如果在設計中采用多個獨立的晶體時鐘源給不同的芯片提供時鐘信號，會提高系統成本，增大電路板面積，而且會帶來時間同步的問題，好的系統設計會選擇使用單一主時鐘振蕩器作為時鐘源，再將時鐘信號通過時鐘緩沖分配給整個系統中的各個芯片。時鐘振蕩器通常不能支持所有負載，而且驅動能力有限，很難驅動連接信號源與負載之間的電路布線或電纜。不同的芯片由于工藝制程、封裝形式以及工作電壓等不同，對時鐘信號的格式、電平以及驅動能力有不同的要求，所以時鐘緩沖的主要功能需要包括時鐘信號復制、時鐘信號格式轉換和時鐘信號電平轉換。

隨著系統要求的不斷提升，使用時鐘緩沖首先要面對的問題是：增加時鐘緩沖會不會對時鐘鏈路上的時鐘信號造成惡化？使用時鐘緩沖器應該注意些什么問題？

圖1

理想和實際的時鐘信號在時域和頻域中分別如圖1所示?，F(xiàn)實中的時鐘信號會圍繞其標稱頻率產生一些相關的抖動和微小的時序變化，相當于在頻域中的相位噪聲。

圖2

實際應用中，輸入的時鐘信號在經過時鐘緩沖后，輸出的時鐘信號的抖動一定會增加（如圖2所示），增加的數量由附加抖動來衡量。附加抖動的定義是器件本身為輸入信號增加的抖動值。計算公式為：

高性能的時鐘緩沖的核心指標之一就是附加抖動。時鐘緩沖的附加抖動越低，由于時鐘緩沖本身而引起的時鐘信號的惡化程度就越低，輸出的時鐘信號質量就越高。注意在高性能時鐘緩沖的附加抖動指標的測量中，一定要使用專業的信號分析儀和高性能低抖動的輸入信號源。高性能時鐘緩沖的噪底通常都低于一般的頻譜分析儀的測量范圍，正確的附加抖動的測量需要專業的信號分析儀，如E5052B等。為了準確測量附加抖動，使測量結果不受或盡量減少測量不確定性影響，一定要使用低抖動的清潔輸入源來進行附加抖動測量。抖動值過高的低質量輸入源不僅會增加測量誤差，有時甚至?xí)?dǎo)致錯誤的測量結果。

接下來我們來看幾個高性能單端輸出時鐘緩沖的相位噪聲和附加抖動測量的實例：

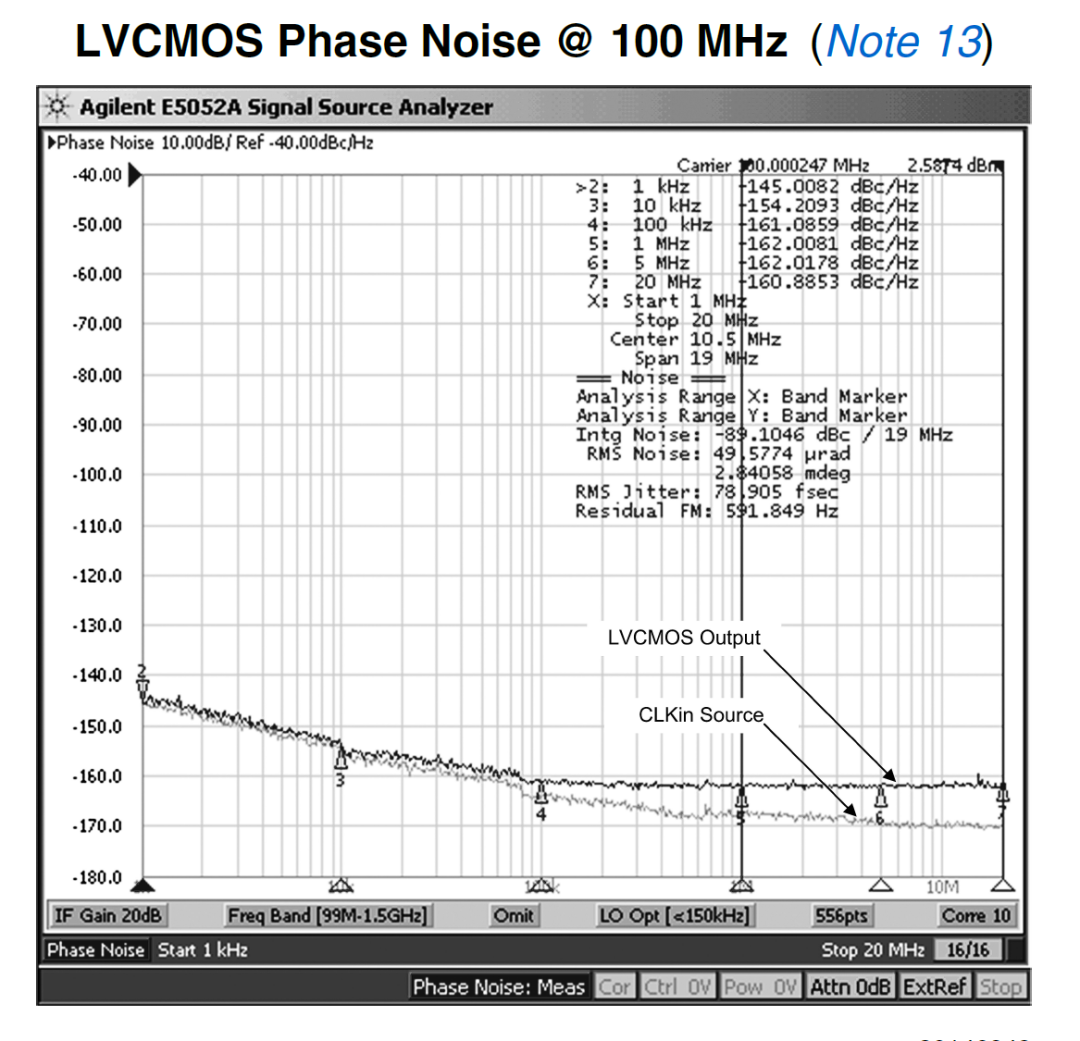

圖3  某主流國外廠商時鐘緩沖相噪測試圖

圖3是某主流國外廠商的高性能單端輸出時鐘緩沖芯片的相位噪聲和抖動的測試結果，時鐘緩沖引起的附加抖動的計算如下：

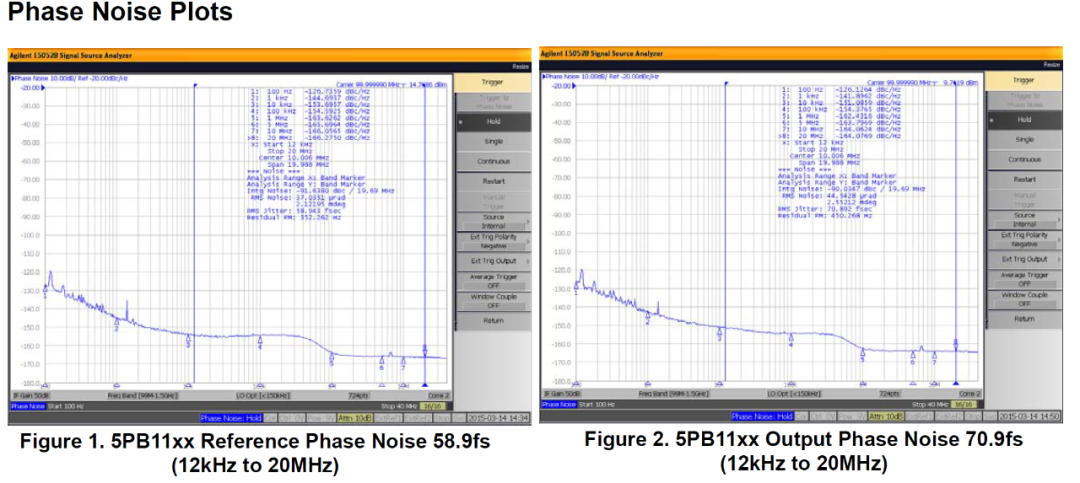

圖4  另外一家主流國外廠商時鐘緩沖相位噪聲測試圖

圖4是另外一家主流國外廠商的高性能單端輸出時鐘緩沖芯片的相位噪聲測試結果。時鐘緩沖輸出信號在1M/10M偏頻的相位噪聲分別是-162/-160.9 dbc/Hz。該芯片數據手冊表明在156.25MHz 的輸入條件下，附加抖動的典型值為30fs。一般的頻譜分析儀的噪底高于高性能時鐘緩沖的噪底。正確測量時鐘緩沖的相噪和附加抖動需要專業的信號分析儀。

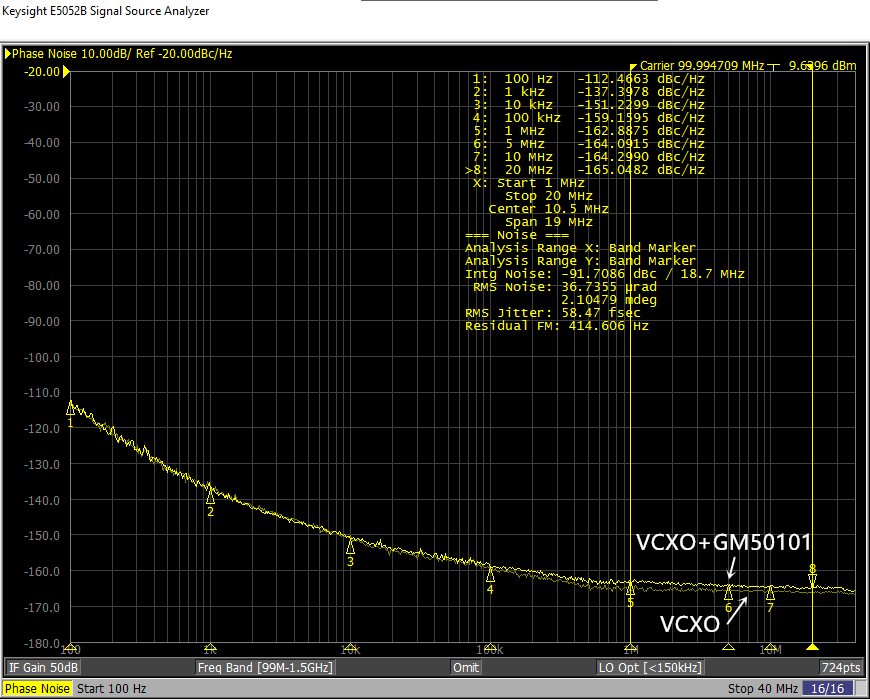

圖5 國產廠商無錫有容微電子時鐘緩沖GM50101的相位噪聲測試圖

圖5是國產廠商無錫有容微電子高性能單端輸出時鐘緩沖芯片GM50101的相位噪聲測試結果。時鐘緩沖輸出信號在1M/10M偏頻的相位噪聲是-162.9/-164.3 dbc/Hz，時鐘緩沖的附加抖動是32fs。測試數據表明GM50101的附加相位噪聲和附加抖動指標均優于前兩家國際主流時鐘緩沖。輸入信號頻率越高，輸出的附加抖動越小。該芯片的數據手冊表明在156.25MHz 的輸入條件下，附加抖動的典型值是30fs。

隨著國產芯片替代潮的到來，越來越多優秀的國內芯片企業和國產芯片在半導體產業鏈的各個環節涌現出來，產品性能指標達到甚至優于國外主流廠商的的芯片會越來越多，有能力和國外芯片巨頭正面競爭的優秀國內芯片企業會越來越多，這將成為未來芯片市場競爭的常態。
