GM5528在小基站的應用

GM5528是一個兩級鎖相環，集成了一個JESD204B SYSREF發生器，用于多設備同步。GM5528可產生14路輸出，最高頻率為1.25GHz。每個輸出都可以配置為直接從PLL1、PLL2和內部SYSREF生成器輸出。

一、GM5528主要技術特點：

1.14路輸出可配置成 LVCMOS, LVDS, LVPECL , HSTL

2.14路輸出最大輸出頻率可達1.25GHz

3.Absolute output jitter:<[email protected]（12KHz to 20MHz）

4.Output skew: 20ps

兼容SPI和I2C串口配置

二、GM5528常見應用場景：

1.高性能無線收發器

2.通信基站/小基站

3.無線和寬帶基礎設施

4.醫療儀器

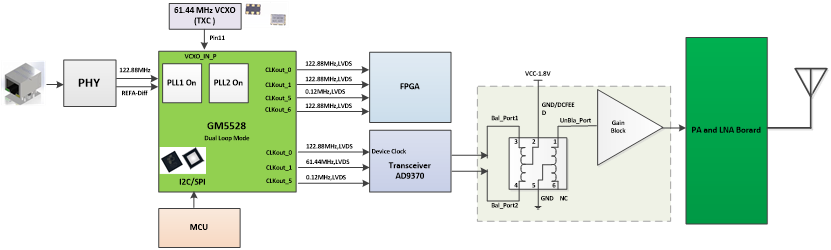

GM5528在小基站的應用原理圖示例：
