ASW5480典型應用指南

ASW5480是有容微電子研發的一款高性能 USB Type-C 斷/開多媒體開關芯片，帶有保護功能，允許共用 USB Type-C斷/開的共享來傳遞 USB2.0 信號、模擬音頻，主要應用于智能手機、平板電腦、便攜式電腦、揚聲器、AR/VR等需要使用Type-C端口傳輸音頻的設備。ASW5480提供了超低的導通電阻和極小的導通平坦度，非常有利于提高音頻的保真度、降低輸出信號的THD+N。此外，ASW5480還提供了-110dB音頻隔離，使用低至37uA的電流。

一、典型應用-耳機插入檢測原理

1.     ASW5480芯片一般是從電池取電，終端在開機或關機狀態下芯片均需要處于正常工作狀態；

2.     芯片默認加電后工作在USB模式，如需要切換到音頻模式，需要CPU通過I2C協議來配置寄存器切換開關通道；

3.     當耳機插入后，會把CC1和CC2拉低(CC=VCONN=GND=0V)，這時表示耳機插入，CPU發送指令把開關切換到音頻通道；

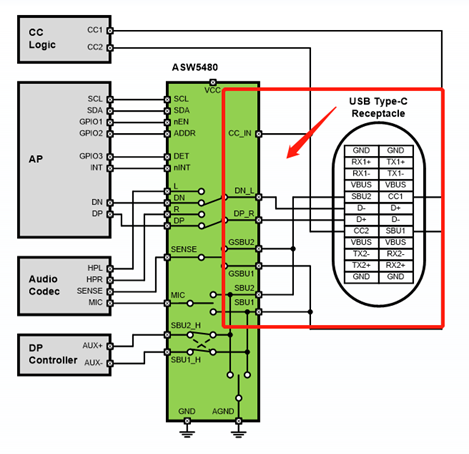

4.     如圖所示：

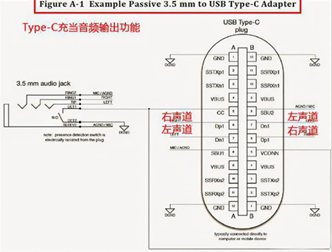

Type-C模擬耳機參考連線方式

二、典型應用-插入耳機模式檢測、配置流程

耳機接口類型：當終端設備外接Type-C轉3.5mm耳機應用時，因為耳機的插頭有三種模式：OMTP、CTIA、三段式。每種模式對應的管腳定義如下所示，這種場景下就需要在耳機插入后，處理器通過ASW5480來識別哪種模式，然后發送對應的寄存器切換開關的通道。

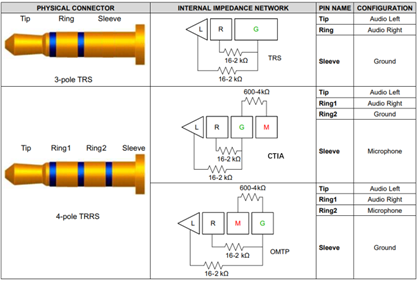

耳機接口類型

耳機檢測、配置寄存器流程解讀：

1.     配置寄存器0x04=0x99 (開關的音頻R、L、AGND使能開啟)；

2.     配置寄存器0x05=0x00 或 0x05=0x01 (開關從USB通道切換到音頻通道：DN_L 切到 L 通道、DP_R 切到 R 通道、AGND切到 SBU1 或 SBU2通道)；

3.     配置寄存器0x12的bit[0]=1 (耳機插入檢測配置的使能開啟，檢測配置后會自動復位置“0”)；

4.     處理器讀取0x17寄存器來判斷插入耳機的模式，ASW5480支持耳機模式自動檢測、配置功能，會把開關自動切換到對應的通道。

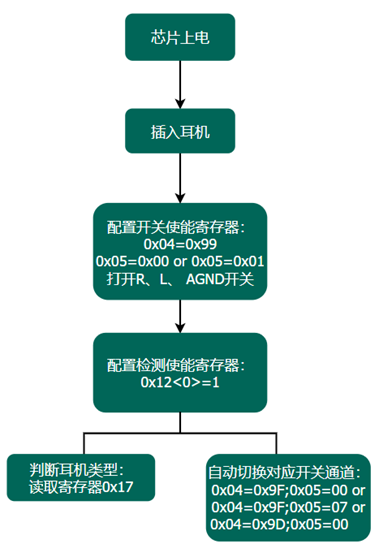

 插入耳機模式檢測流程

三、典型應用-集成FM（調頻收音機）功能

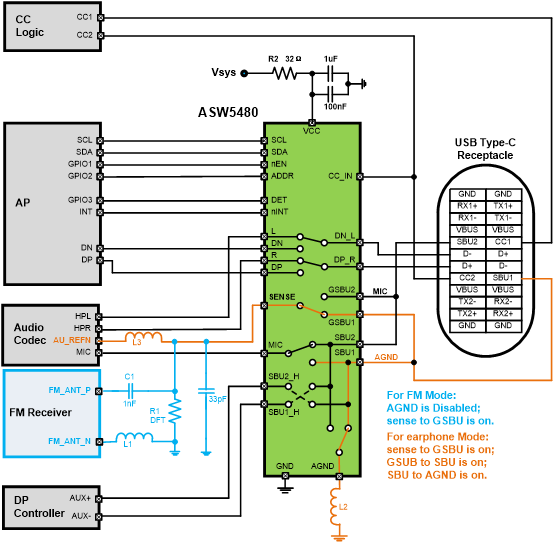

集成FM的設計原理圖

方案應用：

1.     GSBU2與SBU2硬件連接在一起，GSBU1與SBU1硬件連接在一起；

2.     是否耳機插入一般是通過CC Logic來判斷；

3.     建議VCC管腳串個32歐姆電阻，并和1uF和100nF電容并聯成RC濾波。

集成FM功能應用說明：

1.     寄存器0x04 bit[0]=0, AGND使能關閉。（耳機的地是通過sense引腳串接的電阻R1或磁珠到公共地）；

2.     2.寄存器0x04 bit[3]=1 & 0x04 bit[4]=1,且寄存器0x05 bit[3]=0 & 0x05bit[4]=0。（DN_L和DP_R引腳的開關打到對應的音頻L、R通道）；

3.     耳機插頭的AGND接到ASW5480的sense管腳，通過電阻R1(或磁珠/電感)下拉到公共地，F(xiàn)M接收端通過一個隔直電容C1接到 sense引腳。隔直電容C1選用1nF，電阻R1(或磁珠/電感)具體值可根據方案 調整；

4.     FM信號若是通過SBU1或SBU1通過AGND連接的話，此路徑的寄生電容值較大，會影響FM效果，所以不推薦；

5.     插入耳機時，對應的寄存器:0x04=9F,0x05=00或07；

6.     未插入耳機使用聽筒時，默認對應的寄存器:0x04=9D,0x05=18 (Codec的AU_REFN接地路徑是通過Sense->GSBU->SBU->AGND->GND)。

四、典型應用-遇水/濕度檢測、配置

當設備（如手機）落水或插頭上有液體時，此功能可以有效保護主板安全。

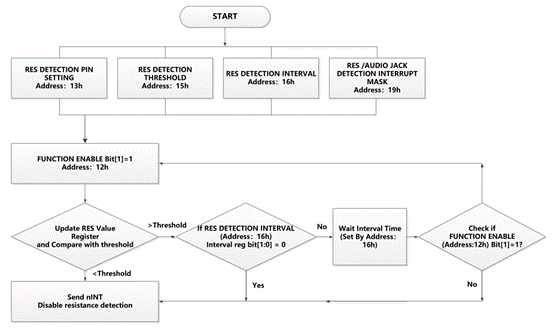

遇水/濕度檢測流程

 配置流程解讀：

1.     配置0x13寄存器，選擇一個管腳作為檢測點。例如寄存器配置為0x13=0x03（設置SBU1為檢測腳）；（若選擇DN_L或DR_P作為檢測引腳，則USB通道的開關處于斷開狀態，其他情況默認始終開啟）

2.     配置0x15寄存器，遇水檢測電阻閾值設置；（根據液體阻抗選擇，默認配置0x15=0x16對應0~22KΩ量程）

3.     配置0x16寄存器，設置檢測的時間間隔；（單次或連續檢測時間間隔，默認是單次檢測，根據系統應用需求來設置檢測方式）

4.     配置0x12寄存器，開啟檢測使能（例如0x0A）;（每次只有設置0x12寄存器的bit[1]=1時，才開啟執行檢測功能操作）

5.     若檢測到該管腳有低電平產生，會將nINT管腳拉低（在執行讀0x18寄存器之前，nINT會一直低電平），此時讀0x18寄存器為0x03(表示：有低電阻產生且已經芯片執行了中斷輸出操作，讀一次0x18寄存器后會自動置0并退出檢測，這是nINT會恢復高電平，直至0x12寄存器Bit[1]=1才會再次進入檢測狀態)

6.     通過讀0x14寄存器，可以判斷當前檢測管教的電阻值。（在下次開啟檢測使能前會一直保存此值，0x14=0x00表示阻值小于1KΩ有低電阻情況發生，0x14=0xFF表示阻值高阻大于300KΩ）

五、典型應用-過壓保護功能

支持過壓保護功能的引腳

1.     靠近Type-C插座測的引腳支持過壓保護功能，上電后自動開啟；

2.     當發生OVP時，可以通過寄存器0x01來控制是否產生中斷；寄存器0x02是中斷狀態，表示發生了OVP，讀一次后會自動置“0”；寄存器0x03表示發生過OVP。

六、典型應用-電源處理

建議靠近ASW5480端，VCC引腳串個32Ω電阻供電，濾波電容1uF和100nF并聯使用，這樣濾波效果更好。

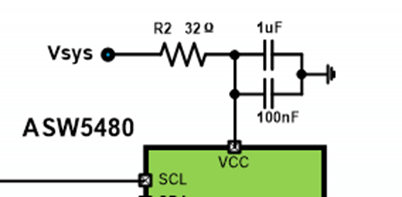

電源VCC管腳R、C濾波
